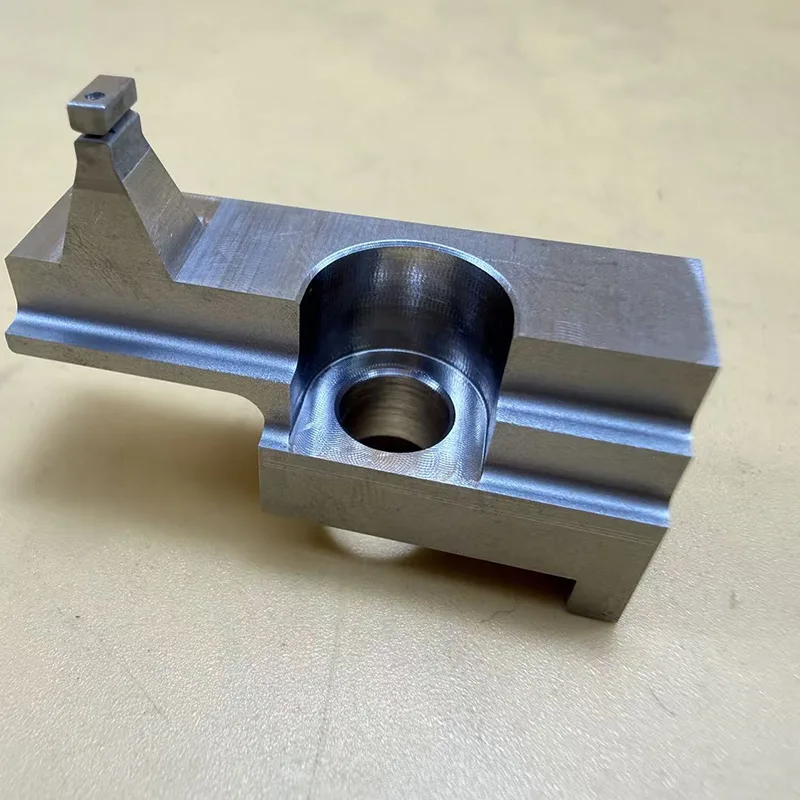

Vòi phun keo phân phối keo có độ chính xác cao

Vòi phun keo phân phối keo có độ chính xác cao là vòi phun dòng chảy có độ chính xác chuyên dụng được thiết kế dành riêng cho thiết bị phân phối keo tự động. Toàn bộ thiết bị được gia công tích hợp từ một khối thép không gỉ SUS304. Các kênh dòng chảy bên trong quan trọng và cấu trúc rãnh siêu nhỏ của nó được xử lý bằng máy EDM dây chậm chính xác MM35HP của Seibu, sử dụng đường kính dây siêu mịn 0,07mm và kỹ thuật cắt phóng điện để tạo thành các khe siêu nhỏ phức tạp.

Những thách thức sản xuất chính của sản phẩm này nằm ở các rãnh vi mô cực hẹp, các phần có thành mỏng và cấu trúc vi kênh. Trong quá trình gia công, điều cần thiết không chỉ là đảm bảo độ chính xác về kích thước mà còn phải duy trì độ mịn của các thành bên trong, tính nhất quán của các vi rãnh, độ ổn định của cụm và—quan trọng—độ ổn định dòng chảy trong điều kiện vận hành kéo dài.

Để giải quyết các cấu trúc phân phối phức tạp này, Tân Thành sử dụng một quy trình nghiêm ngặt bao gồm nhiều đường cắt tỉa, điều khiển bù chính xác và các thông số gia công được tối ưu hóa. Việc kiểm soát chặt chẽ dung sai kích thước tới hạn này đảm bảo rằng sản phẩm duy trì hiệu suất lắp ráp ổn định, nhất quán và khả năng kiểm soát dòng chảy chính xác, ngay cả trong quá trình sản xuất hàng loạt.

Thông tin cơ bản về sản phẩm

• Tên sản phẩm: Vòi phun keo phân phối có độ chính xác cao

• Chất liệu: Thép không gỉ SUS304

• Quy trình gia công: EDM dây chậm, EDM gốc dầu chính xác, Micro-EDM, Phay chính xác

• Thiết bị gia công: Seibu MM35HP (Dây chậm EDM), Sodick AP250L

• Khả năng gia công: Rãnh siêu nhỏ, Lỗ siêu nhỏ, Khe siêu hẹp, Cấu trúc thành mỏng, Kênh dòng chảy hình dạng không đều

Đặc điểm cấu trúc sản phẩm

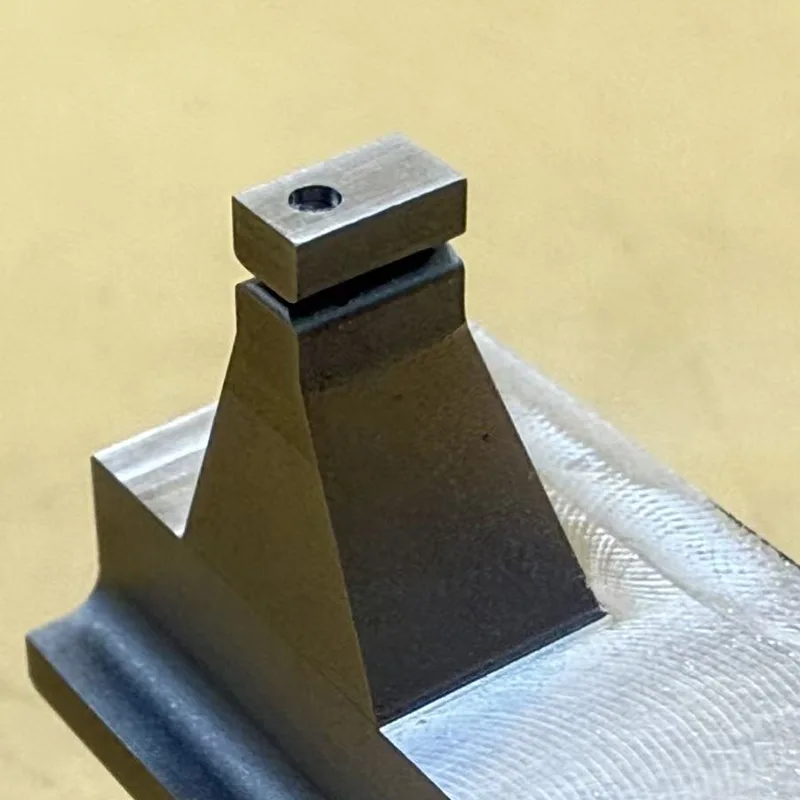

Cấu trúc khe cắm vi mô

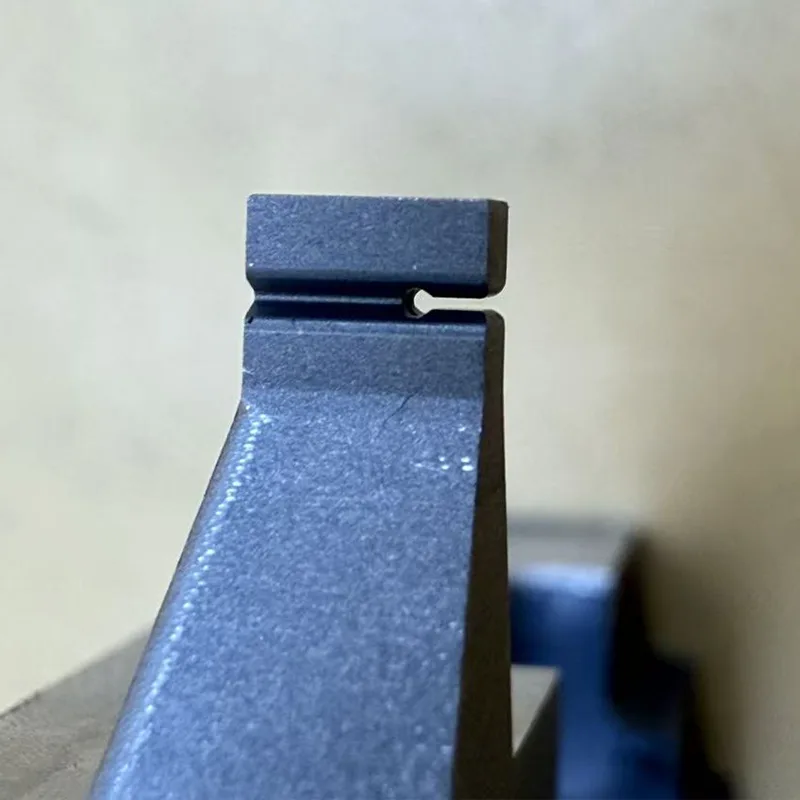

Phần trên cùng của sản phẩm có cấu trúc rãnh vi mô siêu mịn. Các yêu cầu về chiều rộng rãnh cực kỳ nghiêm ngặt, khiến nó trở thành một ví dụ điển hình về bộ phận yêu cầu gia công EDM dây chậm chính xác.

Thiết bị cắt dây thông thường thường gặp phải các vấn đề khi xử lý các cấu trúc như vậy—bao gồm đứt dây, sập góc, kích thước khe không ổn định, bề mặt bên trong gồ ghề, các vệt vi mô còn sót lại và biến dạng nhiệt.

Do đó, Vòi phun dòng phân phối keo có độ chính xác cao được xử lý độc quyền bằng thiết bị EDM dây chậm có độ chính xác cao trong toàn bộ chu trình sản xuất, nhờ đó đảm bảo độ rộng rãnh vi mô nhất quán, các cạnh nguyên vẹn và chuyển tiếp kênh dòng chảy đồng nhất.

Yêu cầu độ đồng tâm cao cho các kênh vi mô

Độ đồng tâm cao và độ chính xác vị trí phải được duy trì giữa kênh dòng chảy bên trong và cấu trúc rãnh vi mô bên ngoài. Nếu độ lệch đồng tâm lớn thì quá trình phân phối thực tế dễ gặp phải các vấn đề sau:

• Bù đắp phân phối

• Phân phối không đều

• Biến động tốc độ dòng chảy

• Tắc nghẽn

• Sự rò rỉ

Do đó, trong quá trình sản xuất, điều cần thiết là phải đồng thời kiểm soát độ chính xác vị trí của các rãnh vi mô, độ chính tâm của các kênh dòng chảy, độ song song và tính nhất quán của các điểm chuẩn lắp ráp.

Kiểm soát độ hoàn thiện bề mặt tường bên trong

Mặc dù nhiều sản phẩm có thể đáp ứng các thông số kỹ thuật về kích thước, nhưng nếu các kênh dòng chảy bên trong có kết cấu EDM quá sâu, các vệt còn sót lại hoặc các hạt vi mô bám dính thì chất lỏng được phân phối dễ bị bám dính vào thành, lắng đọng hoặc thậm chí bị tắc trong quá trình sử dụng tiếp theo.

Do đó, quy trình sản xuất tập trung chủ yếu vào việc kiểm soát:

• Năng lượng EDM

• Số lần cắt tỉa

• Độ nhám bề mặt

• Vùng ảnh hưởng nhiệt

• Hình thành vi gờ

Những thách thức gia công đối với vật liệu SUS304

SUS304 là thép không gỉ austenit điển hình; tuy có khả năng chống ăn mòn tuyệt vời nhưng nó lại đặt ra những thách thức đáng kể trong lĩnh vực gia công vi mô.

Điều này đặc biệt đúng khi gia công các khe siêu mịn, trong đó các vấn đề như dính dây vật liệu, phóng điện không ổn định, sinh nhiệt trong quá trình gia công, biến dạng vi mô và lệch chiều dễ xảy ra.

Do đó, đối với các sản phẩm thuộc loại này, độ ổn định của thiết bị gia công và kiến ​​thức chuyên môn sâu rộng về quy trình là điều hết sức quan trọng.

Khả năng gia công cho đường kính dây siêu mịn (0,07mm)

Vùng rãnh vi mô cốt lõi của Vòi phun dòng chảy keo có độ chính xác cao của chúng tôi được gia công bằng cách sử dụng đường kính dây siêu mịn 0,07mm.

So với dây đồng tiêu chuẩn, phương pháp này đòi hỏi:

• Độ phức tạp gia công cao hơn

• Vùng phóng điện nhỏ hơn

• Yêu cầu nghiêm ngặt hơn về độ ổn định của quy trình

• Dung sai chặt chẽ hơn để kiểm soát độ căng dây

Tân Thành từ lâu đã chuyên về EDM cắt dây tốc độ chậm có độ chính xác cao; chúng tôi đã tích lũy kiến ​​thức chuyên môn sâu rộng về gia công trong việc tạo ra các rãnh siêu nhỏ, lỗ siêu nhỏ và các khe phức tạp, có hình dạng bất thường.

Ưu điểm sản phẩm cốt lõi

• Kiểm soát kích thước cấp độ micro

• Độ đặc ổn định của các rãnh vi mô

• Hỗ trợ hình học phức tạp và không đều

• Chịu được môi trường ăn mòn và bám dính

• Nguồn cung ổn định cho sản xuất hàng loạt

• Hỗ trợ phát triển tùy chỉnh cho các bộ phận không đạt tiêu chuẩn

Các ngành áp dụng

• Thiết bị phân phối tự động

• Thiết bị đóng gói bán dẫn

• Thiết bị phun chính xác

• Thiết bị vi lỏng

• Thiết bị xử lý chất lỏng y tế

• Thiết bị sản xuất pin Lithium-ion

• Ngành bao bì điện tử

• Thiết bị tự động hóa chính xác

Khả năng xử lý tại Tân Thành

• Gia công EDM dây chậm chính xác

• Cắt dây bằng dầu chính xác

• Cắt dây siêu nhỏ

• Gia công vi lỗ chính xác

• Gia công rãnh vi mô chính xác

• Gia công chính xác các chi tiết không đều

• Gia công linh kiện tự động hóa

• Tùy chỉnh các bộ phận có độ chính xác phi tiêu chuẩn

• Gia công các kết cấu phức tạp, thành mỏng

Tại sao nhiều khách hàng đặt hàng lặp lại?

Đối với các sản phẩm như Vòi phun phân phối keo có độ chính xác cao, điều khách hàng thực sự quan tâm vượt xa tính thẩm mỹ đơn thuần.

Quan trọng hơn, họ tập trung vào:

• Tính ổn định sau khi lắp đặt trên thiết bị

• Tính nhất quán của tốc độ dòng phân phối

• Chống tắc nghẽn

• Tính đồng nhất giữa các lô sản xuất hàng loạt

• Có cần điều chỉnh máy thường xuyên trong quá trình vận hành không

Nhiều nhà máy có thể cố gắng "sản xuất từng bộ phận", nhưng ít nhà máy có thể đạt được "sự ổn định lâu dài và tính nhất quán theo từng đợt".

Và đây—chính xác—là thách thức thực sự của gia công EDM dây chậm cực nhỏ.

Tại sao chọn Tân Thành?

Tọa lạc tại Shajing, Thâm Quyến, Tân Thành nằm liền kề với trung tâm sản xuất Trường An, Đông Quan.

Công ty chúng tôi chuyên cắt EDM dây chậm có độ chính xác cao và gia công các cấu trúc vi mô phức tạp, phục vụ các lĩnh vực sản xuất thiết bị tự động hóa, chất bán dẫn, y tế, điện tử và thiết bị cao cấp.

Cơ sở của chúng tôi được trang bị máy móc chính xác hiện đại—bao gồm Seibu MM35HP và Sodick AP250L—cho phép chúng tôi gia công đáng tin cậy các rãnh siêu nhỏ, lỗ siêu nhỏ, các bộ phận có thành mỏng và hình học không đều phức tạp.

Chúng tôi cung cấp dịch vụ sản xuất tùy chỉnh dựa trên bản vẽ của khách hàng, xử lý bộ phận không đạt tiêu chuẩn và chuỗi cung ứng ổn định để sản xuất hàng loạt. Chúng tôi hoan nghênh các yêu cầu của bạn!
